QL型纤维球易胜博大小球开盘思维
  • 发布日期:2012-09-29
  • 澳门易胜博大小球次数:3054 次
  • 【技术性能】
    性能项目
    具体指标
    性能项目
    具体指标
    单台处理能力
    15-210m3/h
    悬浮物去除率
    85-96%
    过滤速度
    30m/h
    反洗强度
    0.5m3/min.m2
    设计压力
    0.6MPa
    反洗历时
    20-30min
    阻力系数
    串联≤0.3MPa
    周期反洗水量比
    1-3%
    并联≤0.15MPa
    工作周期
    8-48h
    截泥污量
    6-20kg/m2
    粗滤(单台并联)
    进水SS≤100mg/l,出水SS≤10mg/l,10微米粒径去除率≥95%
    精滤(单台并联)
    进水SS≤20mg/l,出水SS≤2mg/l,5微米粒径去除率≥96%
    二级串联
    进水SS≤100mg/l,出水SS≤2mg/l,5微米粒径去除率≥96%

    【型号说明】
    QL
    - 2000 / I Z
    纤维球易胜博大小球开盘思维
    易胜博大小球开盘思维直径   I串联、II并联(单台不标)   自动(手动、单台不标)

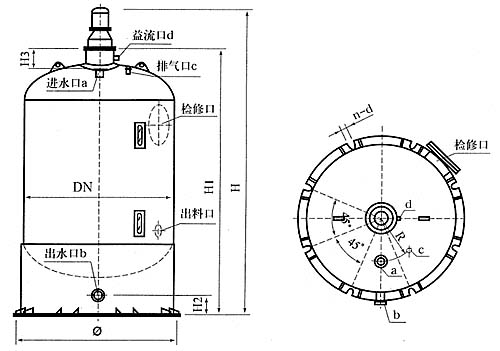

    【单台易胜博大小球开盘思维外形结构】

    【单台易胜博大小球开盘思维技术参数】
    型 号
    处理量
    m3/h
    功率
    KW
    a过滤进水
    反洗出水
    b过滤进水
    反洗出水
    c排气
    d溢流
    地基载荷
    t/m2
    QL-800
    15
    4
    DN50
    DN50
    DN32
    20
    3.2
    QL-1000
    20
    4
    DN65
    DN65
    DN32
    20
    3.0
    QL-1200
    30
    4
    DN80
    DN80
    DN32
    20
    3.2
    QL-1600
    60
    7.5
    DN100
    DN100
    DN32
    20
    3.8
    QL-2000
    90
    11
    DN125
    DN125
    DN32
    20
    4.2
    QL-2400
    130
    18.5
    DN150
    DN150
    DN40
    20
    4.4
    QL-2600
    160
    18.5
    DN150
    DN150
    DN40
    20
    4.5
    QL-2800
    180
    18.5
    DN200
    DN200
    DN40
    20
    4.7
    QL-3000
    210
    18.5
    DN200
    DN200
    DN40
    20
    4.9

    【单台易胜博大小球开盘思维外形尺寸】
    型号
    DN
    H
    H1
    H2
    H3
    Φ
    R
    n-d
    QL-800
    800
    3597
    2866
    250
    420
    1000
    300
    4-18
    QL-1000
    1000
    3764
    3000
    220
    450
    1240
    300
    4-18
    QL-1200
    1200
    4098
    3280
    220
    480
    1432
    300
    4-22
    QL-1600
    1600
    4364
    3480
    200
    480
    1850
    450
    4-22
    QL-2000
    2000
    4629
    3645
    210
    450
    2100
    500
    8-30
    QL-2400
    2400
    5137
    3970
    210
    500
    2500
    500
    8-30
    QL-2600
    2600
    5282
    4070
    200
    520
    2700
    500
    8-36
    QL-2800
    2800
    5407
    4170
    200
    530
    2900
    500
    8-36
    QL-3000
    3000
    5507
    4270
    200
    550
    3100
    600
    8-36

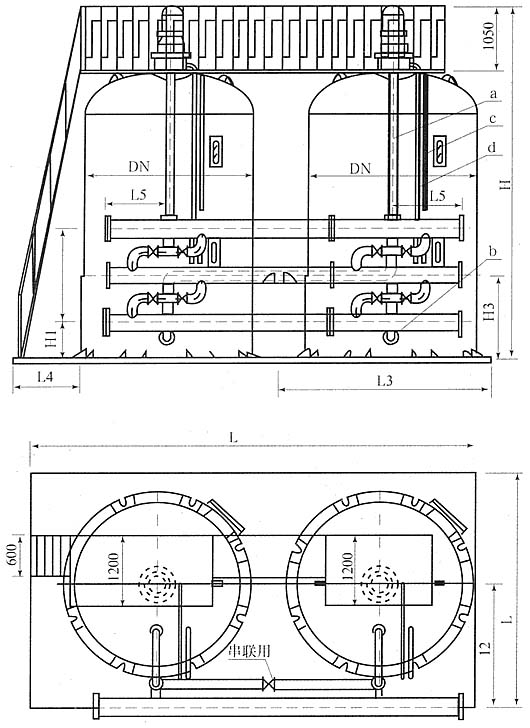

    【串联、并联自动(手动)QL型纤维球过滤系统外形结构】

    【串联自动(手动)QL型纤维球过滤系统外形尺寸】
    DN
    L
    L1
    L2
    L3
    L4
    L5
    H
    H1
    H2
    H3
    自重
    W
    800
    3100
    1360
    780
    1200
    700
    533
    3848
    420
    720
    780
    3280
    1000
    3390
    1420
    840
    1320
    750
    603
    3826
    420
    720
    780
    3420
    1200
    3800
    1700
    950
    1500
    800
    711
    4043
    540
    800
    940
    3890
    1600
    4600
    2146
    1190
    1900
    800
    686
    4294
    505
    1000
    1005
    4788
    2000
    5550
    2525
    1390
    2300
    950
    782
    4454
    564
    820
    974
    6075
    2400
    6400
    2990
    1650
    2700
    1000
    852
    4454
    389
    1100
    939
    6918
    2600
    6800
    3230
    1800
    2900
    1000
    1088
    4562
    414
    1000
    914
    7286
    2800
    7260
    3540
    2000
    3100
    1060
    1098
    4810
    404
    1200
    1004
    8018
    3000
    7660
    3695
    2050
    3300
    1060
    1098
    4830
    403
    1200
    1003
    8894

    【并联自动(手动)QL型纤维球过滤系统外形尺寸】
    DN
    L
    L1
    L2
    L3
    L4
    L5
    H
    H1
    H2
    H3
    自重
    W
    800
    3100
    1360
    780
    1200
    700
    533
    3848
    420
    720
    780
    3280
    1000
    3390
    1420
    840
    1320
    750
    603
    3826
    420
    720
    780
    3420
    1200
    3800
    1700
    950
    1500
    800
    663
    4043
    540
    800
    940
    3890
    1600
    4600
    2146
    1190
    1900
    800
    759
    4294
    505
    1000
    1005
    4788
    2000
    5550
    2525
    1390
    2300
    950
    782
    4454
    564
    820
    974
    6075
    2400
    6400
    2990
    1650
    2700
    1000
    788
    4454
    389
    1100
    939
    6918
    2600
    6800
    3230
    1800
    2900
    1000
    1088
    4562
    414
    1000
    914
    7286
    2800
    7260
    3540
    2000
    3100
    1060
    1098
    4810
    404
    1200
    1004
    8018
    3000
    7660
    3695
    2050
    3300
    1060
    1098
    4830
    403
    1200
    1003
    8894

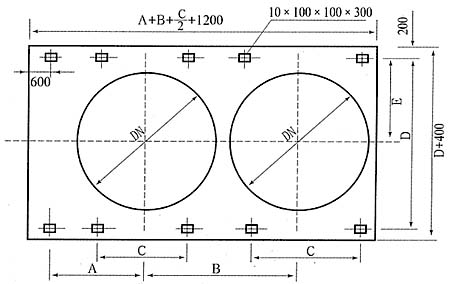

    【串、并联自动(手动)QL型纤维球过滤基础尺寸】

    DN
    A
    B
    C
    D
    E
    串联
    并联
    800
    1230
    1230
    1200
    600
    1300
    520
    1000
    1380
    1380
    1320
    660
    1360
    520
    1200
    1420
    1420
    1500
    900
    1545
    603
    1600
    1730
    1730
    1900
    1300
    1994
    804
    2000
    2080
    1900
    2300
    1700
    2455
    1065
    2400
    2350
    2375
    2700
    1900
    2910
    1260
    2600
    2420
    2460
    2900
    2300
    3170
    1370
    2800
    2580
    2610
    3100
    2510
    3460
    1460
    3000
    2710
    2750
    3300
    2700
    3605
    1555
